centromat® Innenzentrier-Vorrichtung Typ 4

Abbildung kann vom Original abweichen und/oder Optionen enthalten!

centromat® Innenzentrier-Vorrichtung Typ 4

Preis auf Anfrage

Bruttopreis: 0,00 €

zzgl. MwSt. zzgl. Versandkosten

Preis auf Anfrage

Artikel-Nr.: Typ-4-1e-VA

centromat® Innenzentrier-Vorrichtung Typ 4 Die Innenzentrier-Vorrichtung centromat® , wie... mehr

Menü schließen

centromat® Innenzentrier-Vorrichtung Typ 4

Die Innenzentrier-Vorrichtung centromat®, wie Ausführung Typ 3a, jedoch für schwergewichtige Bauteile. Die Innenzentriervorrichtung ermöglicht ein auf Anhieb schnelles, sicheres und genaues Zentrieren und Spannen von Flanschen, Stutzen, Ringen etc. an Rohre und zylindrische Behälter.

Die CENTROMAT®-Zentriervorrichtung wird mit dem unteren Spreizelement im Rohr fixiert und dann der der Flansch o. ä. aufgesetzt und durch das obere Spreizelement endgültig zentriert und festgespannt.
Die Schweißstelle ist immer allseitig zugänglich.

Hinweis:
Um ggf. elektrolytische Korrosionen zu vermeiden, empfehlen wir die Versionen mit Spannarmen aus Edelstahl (VA 1.4301).

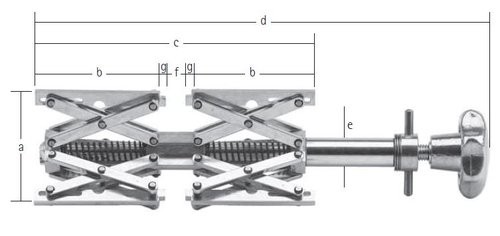

		Größe 1/e	Größe 2/e	Größe 3/e	Größe 4/e
Spannbereich	a)	54-140 mm	85-220 mm	120-350 mm	180-520 mm
	b)	88 mm	144 mm	233 mm	300 mm
	c)	190 mm	309 mm	491 mm	636 mm
	d)	290-310 mm	445-505 mm	745-790 mm	850-960 mm
	e)	20 mm	26 mm	34 mm	36 mm
	f)	14 mm	21 mm	25 mm	36 mm
	g)	4 mm	5 mm	6 mm	8 mm
Gewicht		1,3 kg	3,9 kg	11,5 kg	27,0 kg

centromat® - Innenzentrierung von Rohren leicht gemacht!
